T5 Lichtschalter

Geschrieben 05.02.2008, zuletzt geändert 21.06.2023
In Home » Elektrik

Ein Problem bei PX, T5 und allen anderen Vespas, bei denen der Blinker- bzw. Lichtschalter ähnlich aufgebaut, sprich verlötet ist: Oft gehen die Blinker nicht, weil ein Kabel auf der Rückseite des Schalters durchgescheuert ist oder eine Lötstelle aufgegangen ist.

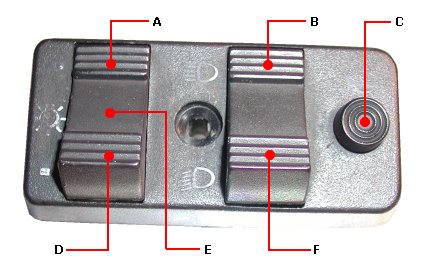

  • A: Stadtlicht an, Rücklicht an, Tachobeleuchtung an, Licht aus
  • E: Licht komplett aus
  • D: Stadtlicht an, Rücklicht an, Tachobeleuchtung an, Licht an
  • C: Hupe
  • B/F: Fern- / Abblendlicht

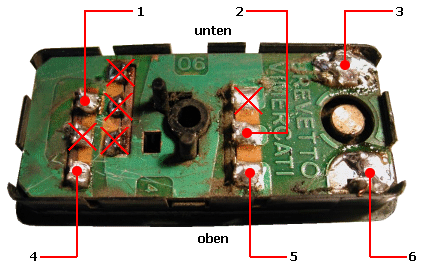

Schalterbelegung


1: Weiß (Stadtlicht) und Gelb-Schwarz (Rücklicht und Kontroll-Lampe)
2: Lila (2 Kabel, Fernlicht & Kontrollicht im Tacho)
3: Gelb (2 Kabel, 12V vom Gleichrichter und Hupe)
4: Grau
5: Braun (Abblendlicht)
6: Blau (2 Kabel, 12V vom Motor und Hupe)

Auf Blau und Gelb liegen mit dickeren Kabeln die geregelten 12V vom Spannungsregler (Gelb) und Motor (Blau) an. Genauso wie der Blinkerschalter hat der Lichtschalter gerne mal kalte Lötstellen, kaputte Schalter oder die Lötstellen stossen auf der Rückseite am Metall des Lenkers an…
