Technische Daten

Geschrieben 04.02.2008, zuletzt geändert 07.07.2023
In Home » T5 Info

Siehe auch Prospekte, Modelle und Geschichte, Meine T5 und Meine TX200.

Daten

  • Typ: Vespa PX125 T5 "Pole Position"
  • Baujahr: 1985 bis 01/1993
  • Rahmenkennung VNX5T
  • Ohne Elestart VNX5T*001101 bis VNX5T*037161
  • Mit Elestart VNX5T*3000001 bis VNX5T*3006631
  • Deutsche ABE D730, wohl zusammen mit der PX125
  • Zündung: Elektronisch
  • Zündkerze: Champion N2C laut Handbuch, Bosch W3CC/W4CC, NGK B8ES/B9ES
  • Höchstgeschwindigkeit: 100km/h bis 108km/h, je nach Quelle
  • Getriebe: 4-Gang Handschaltung
  • Getriebeöl: 250ml SAE 30
  • Lichtmaschine: 12V/80W
  • Batterie: Vorhanden je nach Ausstattung/Land
  • Elektrostarter: Vorhanden je nach Ausstattung/Land
  • Leuchtmittel: Siehe unten
  • Felgen: Teilbar, 2.10" breit, 10" Durchmesser
  • Bereifung: 3.50-10 Reinforced (über 100km/h, siehe auch unten)
  • Länge: 1760mm
  • Breite: 730mm
  • Höhe: 1170mm
  • Tankinhalt: 8l incl. ~2l Reserve
  • Öltank bei Getrenntschmierung: 1,5l
  • Normverbrauch: 3,5l/100 km nach DIN 70030
  • Mischungsverhältnis 1:50/2%
  • Leergewicht: 106kg bis 108kg
  • Max. Gesamtgewicht: 280kg bis 290kg

Produktionszahlen

Laut Rainers Recherchen in Unmengen von italienischen Schmierzetteln ergeben sich folgende Zahlen:

  • Vespa PX125 T5, 1/1985-1/1993: 36.489 Stück
  • Vespa PX125 T5 Elestart: 1/1985-4/1990: 5.079 Stück

Bemerkungen

Die T5 wurde nie offiziell in die USA exportiert.

Die Reifen sind unter Umständen in den Papieren als "reinforced" eingetragen, wie auch bei den 12PS PX-Modellen: In Zeiten, als der Geschwindigkeitsindex "J" mit 100km/h das Höchste der Gefühle war, waren verstärkte Reifen bei einer Höchstgeschwindigkeit von über 100km/h Pflicht. Bei heutigen Reifen mit Zulassung bis zu teilweise 180km/h is das unnötig, bzw. sind die meisten Reifen sowieso mit "reinforced" gekennzeichnet.

"Die T5" bezieht ihre Leistung beim relativ geringen Hubraum größtenteils aus der Drehzahl, so liegt die Maximalleistung im Gegensatz zur PX 200, die ebenfalls mit 12PS angegeben ist, bei ca. 6700 U/min statt bei rund 5700 U/min an.

Motor

  • Motorkennung VNX5M
  • Überströmkanäle: 5 „luci di travaso“ (daher „T5“)
  • Hubraum: 123,5cm³
  • Bohrung x Hub: 55mm x 52mm
  • Kolbenbolzen: 16mm Ø; 47mm Länge
  • Kolbenbolzen-Sicherungsringe: C-Form mit runden Ösen, rechteckiger Querschnitt
  • Kompression: 11,3:1
  • Leistung: 9kW/12,2 CUNA-PS bei 6700 U/min; Drehmoment: 1,34kgm/13,14Nm bei 6250 U/min

Am Motor ist vieles anders als am Motor der PX Lusso, von der einige technische Anderungen bzw. Neuerungen im Detail bei der T5 schon vorweggenommen wurden. Eine Liste, die nicht zwingend vollständig ist:

  • Andere Kurbelwelle: Breite über beide Wangen
  • Kurbelgehäuse: Breite
  • Zylinderaufnahme des Motorblocks: Überströmer, Stehbolzenmuster, siehe auch hier
  • Durch die großen Überströmer weniger Platz für die Grundplatte der Lichtmaschine, diese ist im Durchmesser kleiner
  • Anderes Lüfterrad
  • LiMa-seitiges Kurbelwellenlager größer als bei PX, siehe hier
  • Drehschieber-Einlass in der linken Motorhälfte anders geformt
  • Kickstarterwelle wie bei Rally, im Vergleich zur PX verdrehte Verzahnung, somit auch anderer Kickstarter als bei PX
  • Schwarzer Kickstarter
  • Kein Gewinde am Widerlager der hinteren Bremszughülle

Auspuff

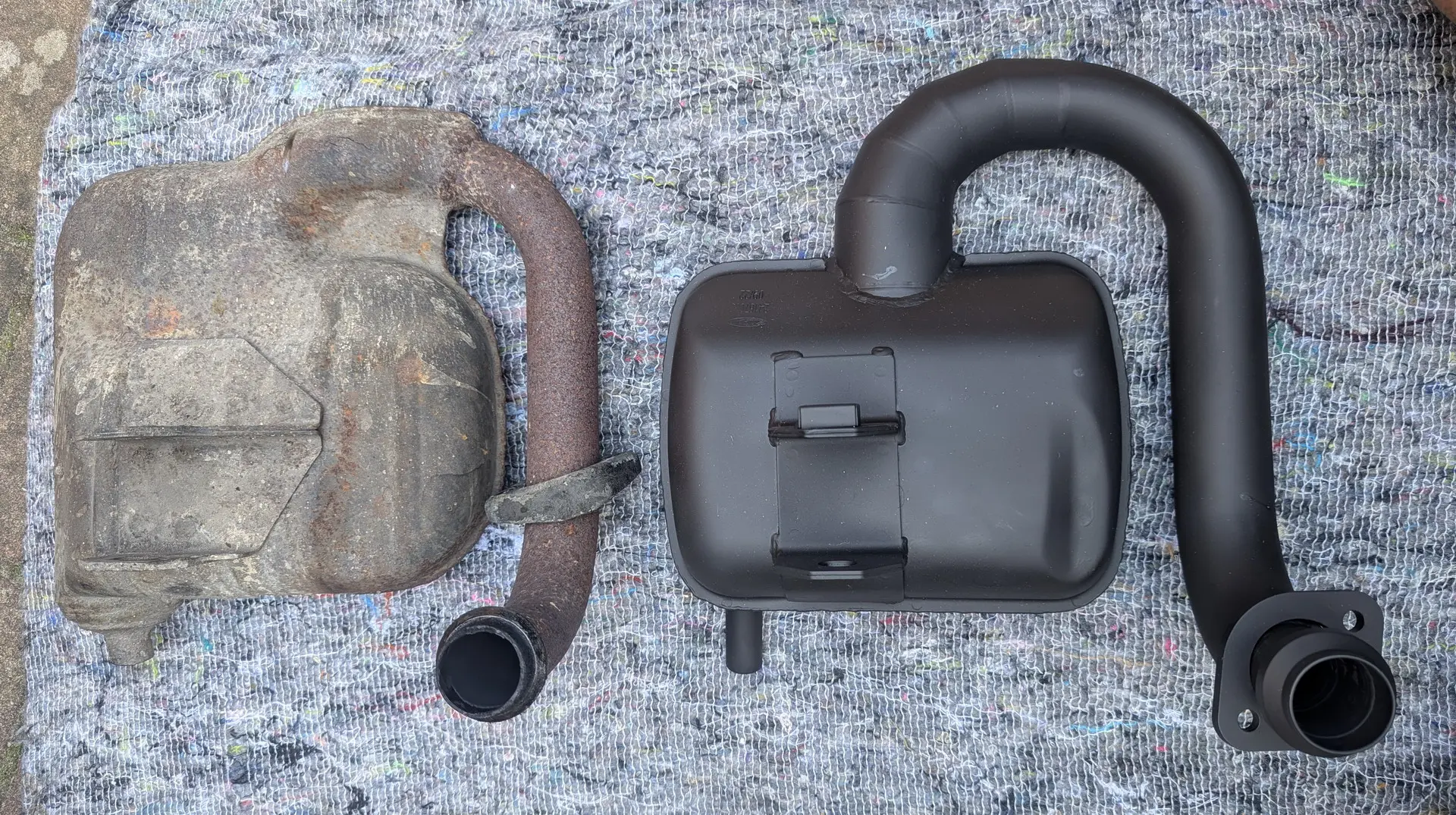

Der Opa aller Box-Anlagen, ein eingedrehter Resonanzauspuff mit der Kennzeichnung 1942 links. Befestigung am Zylinder mit konischem Flansch und 2 Stehbolzen, keine Klemmung:



Primär-Übersetzung

Kupplung zu Vorgelegewelle: 20/68, siehe auch hier.

Getriebe

Jeweils Vorgelege (Tannenbaum) zu Hauptwelle

  • Erster Gang: 12:58
  • Zweiter Gang: 13:42
  • Dritter Gang: 17:38
  • Vierter Gang: 21:36 (36 Zähne = Kurzer 4. Gang)

Siehe auch hier.

Zündung und Vergaser

  • Vorzündung: 16° vor OT
  • Vergaser: Dell´Orto SI24/24G (Kürzerer Luftweg als die „E“-Version der PX/PE Modelle)

Bedüsung

  • Hauptluftkorrekturdüse: 120
  • Mischrohr: BE4
  • Hauptdüse: 112 (110 bei Getrenntschmierung)
  • Nebendüse mit vergrößertem/n Luftloch/-löchern im Luftfilter: 100/100
  • Nebendüse mit Standard-Luftloch im Luftfilter: 50/100
  • Chokedüse: 60
  • Gemischschraube T5 (SI24G): Spitze 1,5mm
  • Gemischschraube PX (SI20E/H; SI24E/H): Spitze 0,65mm

Die Nebendüsen unterscheiden sich von denen des SI24/24E

Leuchtmittel und Leuchten

  • Scheinwerfer: SIEM 15400, Leuchtmittel P45t/S2 (45/40W), Stand-/Stadtlicht Ba9s (4W) oder auch andere
  • Blinker: Wie PX Lusso, Leuchtmittel BA15s (21W)
  • Rücklicht: TRIOM 220058, Leuchtmittel Rücklicht BA15s,(5W) Bremslicht BA15s (10W)
  • Kontrollleuchten und Beleuchtung Tacho: Leuchtmittel W2x4.6d (1,2W)

Lenkkopf

Die hier gezeigte T5 ist ein jungfräulicher Italien-Import ohne Getrenntschmierung, EZ 1989, VIN VNX5T01444x, von mir und SIP im Juli 2002 importiert und fotografiert. Der Spiegel sowie der Sitzbankbezug sind nicht original. Weitere Bilder gerne auf Anfrage.

Eckiger Scheinwerfer, Schutzscheibe, Drehzahlmesser und Tacho bis 130km/h sowie Benzinstandsanzeiger. Frühe Modelle haben unter dem Lenker befestigte, runde Spiegel. Spätere Modelle haben die Spiegel an der Tachoumrandung oben am Lenker befestigt, Form eckig.



Vorderer Kotflügel und Lenkrohr

Kotflügel ohne seitliche Sicke, Unterkante hochgezogen mit Durchsicht über dem Rad, Befestigungswinkel am Lenkrohr ca. 2cm höher als bei PX-Modellen. Der Kotflügel ist aus einem Teil gepresst, nicht wie bei der PX aus 2 Hälften. Das Lenkrohr der T5 hat also eine andere Kotflügelhalterung und Gewinde bis zum oberen Ende, da der Lenker nicht mit einer Schraube geklemmt sondern verschraubt wird.


Heck, Rücklicht und Sitzbank

Das Heck ist durch ein aufgesetztes Blech steiler, die Sitzbank ist ca. 5cm länger als bei der PX. Das Rücklicht ist anders geformt und an den geänderten Winkel des Hecks angepasst. Der originale Heckabschluss mit Spritzschutz fehlt hier leider.



Seitenhauben und Embleme

Auf beiden Seiten ist ein Alu-Schild mit der Aufschrift „T5“ angebracht. Die Embleme sind mit 2 diagonalen Pins befestigt, die Hauben haben für diese 2 Löcher.


Gepäckfach

Kleinteileablage aus Kunststoff über dem Handschuhfach, im Gegensatz zur Zubehör-Ablage mit Schriftzug „Pole Position“.


Motorverkleidung

Abdeckung aus Kunststoff mit Dämmvlies zum Schutz und zur Geräuschdämmung. Gerne mit 10kg Ölresten und Dreck vollgesaugt.


Kaskade

Andere Form und anderes Gitter als PX, mit flacher Spitze. Die Hupe ist am unteren Lenkrohrlager befestigt, nicht in der Kaskade verschraubt.


Bremse hinten

Mit Rändelrad verstellbare Bremse wie in PX Lusso-Modellen, an der T5 bereits vor der Einführung an der PX Lusso, siehe auch hier.


Vorderrad-Aufhängung

20mm-Achse der Lusso-Modelle, Schwarze Dämpferverkleidung und schwarze Schwingenabdeckung.


Blinker-Piepser

Blinker-Piepser an den meisten Modellen, verbaut an der rechten oberen Ecke des Handschuhfachdeckels. Falls ein graues und ein rotes Kabel im Handschuhfach baumelt: Der Piepser nervt.
