T5/PX/PK-Blinkerschalter 6-polig (AC)
Der in der PX Lusso, T5/TX und auch in der PX Alt ohne Batterie verbaute Blinkerschalter für den Betrieb der Blinker mit Wechselstrom hat 6 Anschlüsse.
Ausführungen
Es gibt mehrere mechanische Ausführungen des Schalters, bei denen auch die Kabel-Anordnung auf der Rückseite anders ist. Auch die verwendeten Kabelfarben stimmen nicht unbedingt bei allen Schaltern überein. Das ist jedoch unerheblich, so lange die Kabel vom Schalter bis zum Modulstecker richtig geführt sind, siehe "Schaltlogik" unten — im Zweifel zuerst auf Funktion durchklingeln.

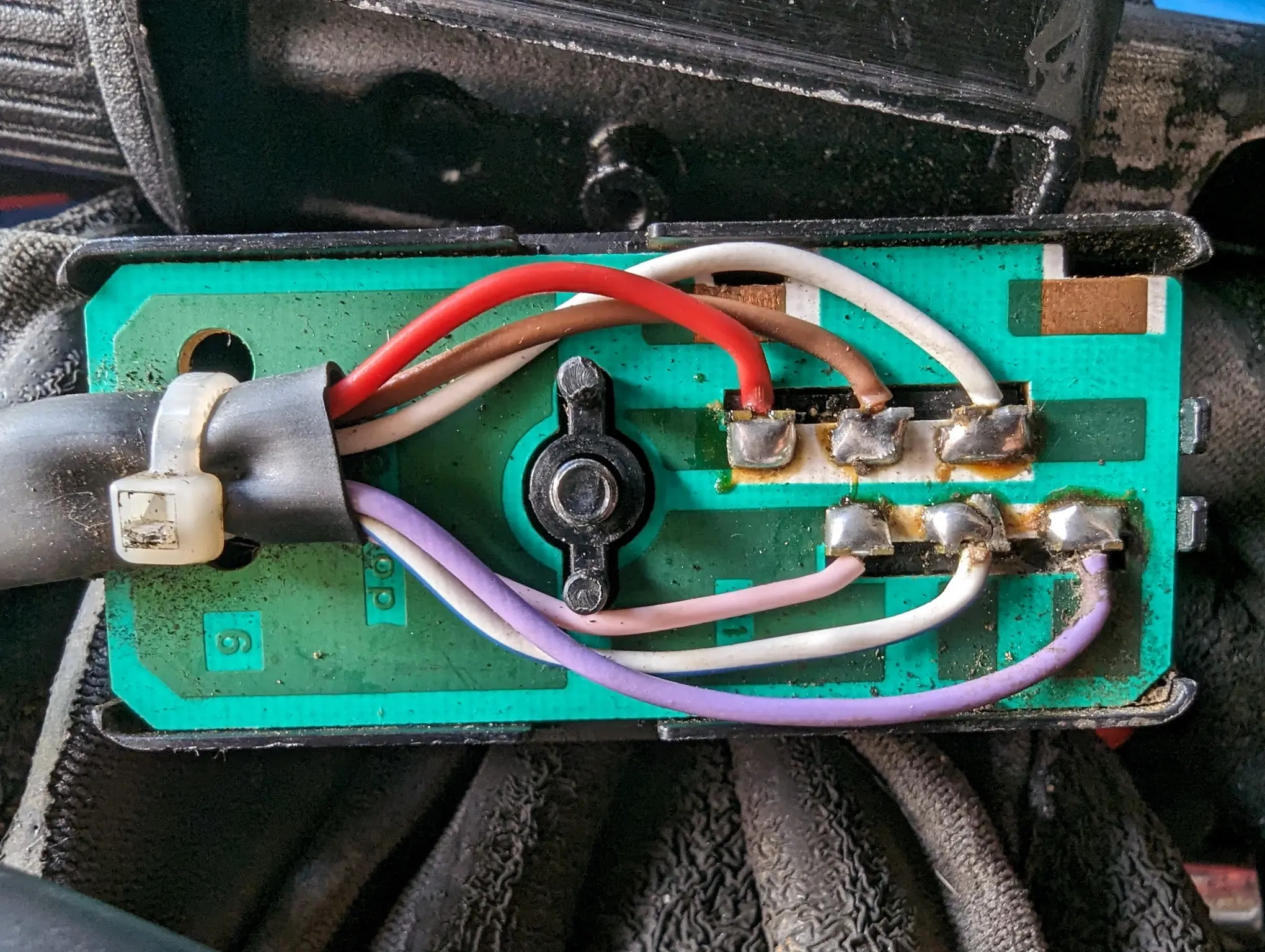

Rückseite 6-poliger Blinkerschalter PX/PK/T5, Ausführung 6

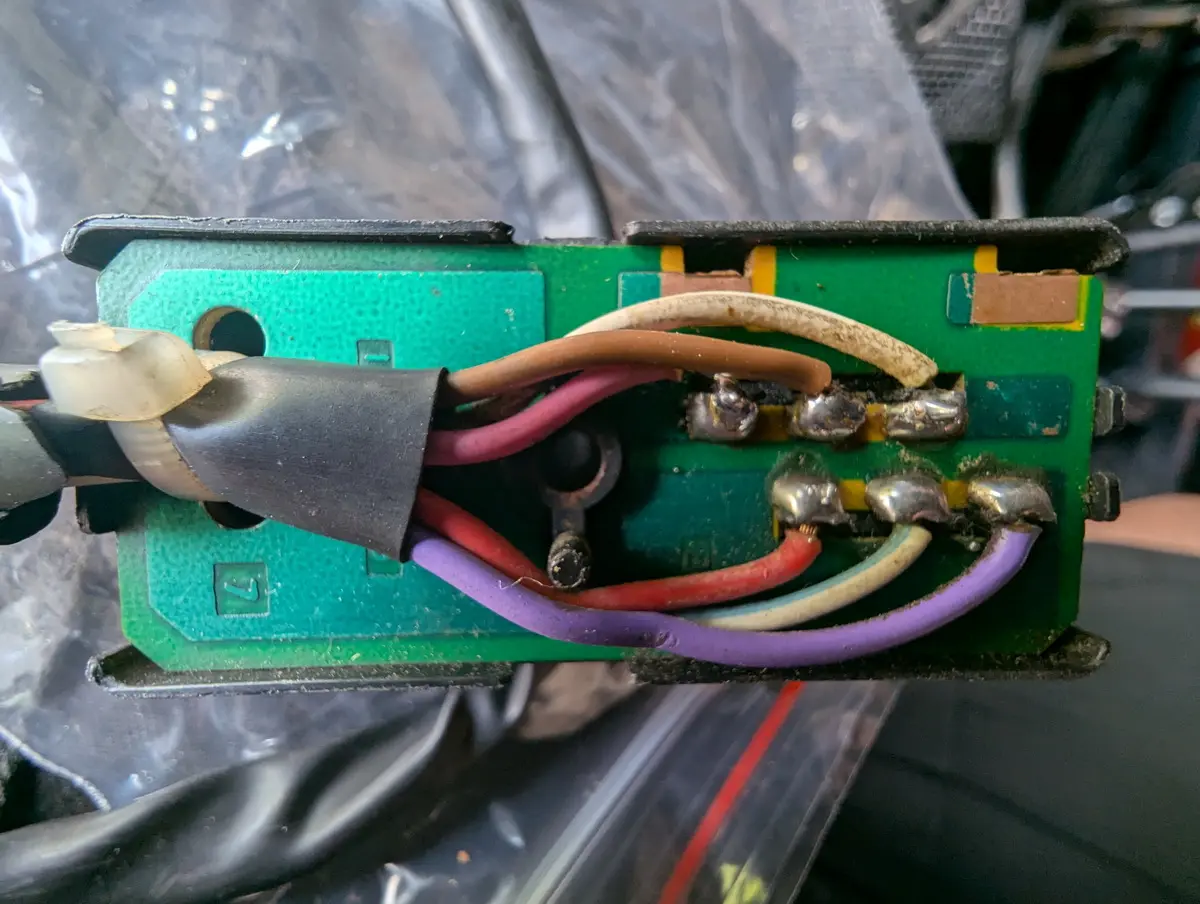

Rückseite 6-poliger Blinkerschalter PX/PK/T5, Ausführung 7
Steckerbelegung
Der Stecker des Kabels am Schalter hat folgende Belegung (Draufsicht):
Der von oben ins Bild kommende Strang ist der 6-adrige des Blinkerschalters:
Mehrfachstecker unter der Kaskade
Intern ist der Schalter aus 2 mechanisch parallelen Schaltern aufgebaut, die synchron die beiden abwechselnd bestromten Eingänge Rot (Zuleitung Blinker hinten) und Weiß (Zuleitung Blinker vorne) auf die 4 Ausgänge zu den Blinkern schalten.
Beispiel T5/TX/PX Lusso
Der Schalter im ersten Bild oben (aus einer PX Lusso) hat folgende Schaltlogik:
In der Mittelstellung
- Keine Verbindung der Eingänge Rot (von Blinkgeber
L2) und Weiß (von BlinkgeberL1) zu den 4 Blinker-Abgängen
Das Stellen des Schalters auf "links" verbindet
- Weiß mit Rosa (Blinkgeber
L1mit Blinker links vorne) - Rot mit Blau/Weiß (Blinkgeber
L2mit Blinker links hinten)
Das Stellen auf "rechts" verbindet
- Weiß mit Braun (Blinkgeber
L1mit Blinker rechts vorne) - Rot mit Violett (Blinkgeber
L2mit Blinker rechts hinten)
Mit diesem Schalter lässt sich durch Umlöten der Kabel auch ein 3-poliger ersetzen, er ist ja ein 2-facher dreipoliger Schalter.
